Esipuhe

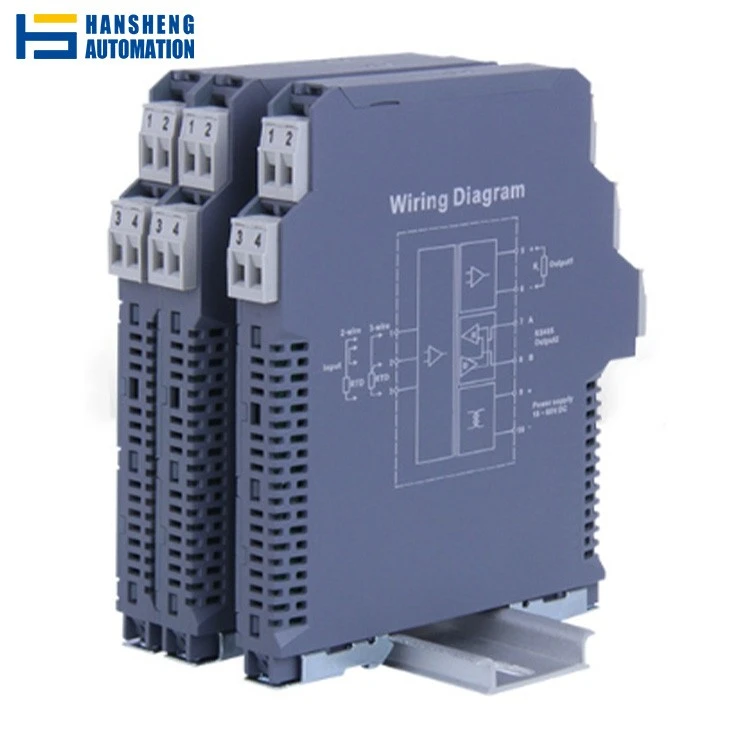

Thinphy WD PD -8 D Lämpötilan eristyslähetin on edistyksellinen laite, joka on suunniteltu tarjoamaan tarkka lämpötilan mittaus ja eristäminen vaativissa ympäristöissä. Tämä lähetin muuntaa lämpötilan signaalit standardisoiduksi sähkölähtöksi ja eristäen mittauspiirin prosessipuolelta.
Tämä eristäminen auttaa estämään sähköiset häiriöt ja maapallon silmukot varmistaen tarkan ja luotettavan tiedonsiirron. WD PD -8 D on erittäin tarkkuus, kestävyys ja kompakti suunnittelu on ihanteellinen integrointiin teollisuus- ja tieteellisiin järjestelmiin tarjoamalla vakaata suorituskykyä ja parannetun suojan herkille laitteille.
Tuoteparametrit
Virtalähdetila: Päätelaite (9+, 10-)
Työjännite: 18 V DC ~ 60 V DC (Tyypillinen arvo: 24VDC)
Tulotyyppi: Lämpövastus: Pt1 0 0, cu1 {{1 0}} 0, Cu50, Ba1, Ba2; Virta 0 (4) ma ~ 20mA; 0Ma ~ 10mA; Jännite 0 (1) V ~ 5 V; 0V ~ 10 V
Lähtö 1 signaali: virta: 0 (4) ma ~ 2 0 ma; 0Ma ~ 10mA;
Jännite: {{0}} (1) v ~ 5v; 0 (2) V ~ 10 V;
Lähtö 2 signaali: RS485
Latauskapasiteetti: 0 (4) MA ~ 20MA:<5502; 0mA~10mA: ≤1.1kΩ; 0(1)V~5V: >1MΩ; 0(2)V~10V: >2MΩ;
Lähtö aaltoile:<5mVrms (load 250Ω)
Viestinnän etäisyys: alle 32 tai yhtä suuri kuin 32 -solmujen lukumäärä, pienempi tai yhtä suuri kuin 1000 metriä
Vastausaika:<0.5s
Lämpötilan siirtyminen: 30ppm/ aste
Sähkömagneettinen yhteensopivuus: EMC noudattaa IEC 61326-3-1
Dielectric strength: >1500 VAC (tulo/lähtö/virtalähde)
Insulation resistance: >100MQ (tulo/lähtö/virtalähde)
Virrankulutus: 24 VDC-virtalähde, 0. 7W yksikanavalle täyden kuormituksen lähtö; 24v DC-virtalähde, 1,3 W kaksikanavalle täyden kuormituksen lähtö
Signaalin lähetysnopeus:<19.2kbps
Sallittu lyijyvastus: vähemmän tai yhtä suuri kuin 20Ω/viiva
Kylmän pään lämpötilan kompensointialue: -20 aste C ~ +60 aste
Kylmän pään lämpötilan kompensointitarkkuus: maaperä 1 aste (lämmittelyaika 10 minuuttia)
