Hansheng Automation (Dongguan) Co., Ltd. on yksi Kiinan kokeneimmista räätälöityjen vaihdetelineiden valmistajista ja toimittajista. Jos aiot tukkumyynnistä-tehokkaita Kiinassa valmistettuja räätälöityjä vaihteistotelineitä, tervetuloa saamaan hinnaston ja tarjouksen tehtaaltamme. Saatavilla on myös räätälöity palvelu sekä OEM&ODM-palvelu.

Tuotteen kuvaus

Hansheng tarjoaa räätälöityjä vaihteistotelineitä, jotka täyttävät vaativimmatkin lineaarisen voimansiirron vaatimukset. Toisin kuin tavalliset --hyllykomponentit, telineemme on räätälöity-omien suunnittelutiedostojesi mukaan. Tarvitsetpa sitten pienoistelinettä, jossa on mikroni{5}-tason toleranssit optisille instrumenteille, tai raskaan-integroidun telineen-ja-alustavalun teollisuuskoneille, meillä on-sisäiset valmiudet toimittaa. Yhdistämme edistyneen CNC-jyrsinnän (±0,005 mm), langan EDM:n ja suuren{12}}mittakaavan valun varmistaaksemme, että lineaariliikejärjestelmäsi saavuttaa saman luotettavuuden kuin pyörivät komponentit.

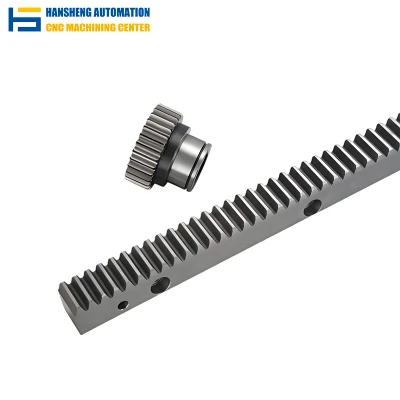

custom gear racks

Tekniset tiedot (mukautusmatriisi)

Valmistamme tiukasti asiakkaan piirustusten mukaan. Alla on ominaisuusalueet, jotka perustuvat toimitilavarusteihimme.

Parametri	Tekniset tiedot / ominaisuudet
Telinetyypit	Suora hammas (Spur), kierrehammas, pyöreä hammastanko, integroitu valuteline
Moduulialue	Moduuli 0.1 – 5.0 (vakio- ja erikoispuheet saatavilla)
Tarkkuusluokka	DIN / ISO Grade 6 – 10 (Jyrsitty); Luokka 5 (tarkkuusmaa/langaleikkaus)
Max pituus (yksiosainen)	Jyrsitty/koneistettu: Jopa 2000mm (2100mm Horizontal MC:n kautta) Valu: Jopa 3 800 mm (hiekka/lost-vaahtovalulla)
Koneistustoleranssi	±0,005 mm (tarkkuusjyrsintä/hionta)
Vakiomateriaalit	Hiiliteräs (C45), seosteräs (42CrMo), ruostumaton teräs (304/316), nailon/POM, valurauta (HT200/250 integroiduille vuoteille)
Painekulma	20 astetta (vakio), 14,5 astetta tai mukautettuja kulmia piirrosta kohti
Helix-kulma	19 astetta 31' 42" (vakio) tai mukautettu vasen/oikea käsi
Paino & Kuorma	Muokattava. Kevyestä<100g to heavy-duty casting >1 tonni
Pintakäsittely	Hiottu, jyrsitty tai super{0}}peiliviimeistely (Ra 0,2)

Ydinmukautusmahdollisuutemme

Tarkkuus{0}}CNC-jyrsintä
Hyödyntämällä vaakasuuntaisia työstökeskuksia (max 2100x1060mm) ja pystysuoraa työstökeskuksiamme jyrsimme hammaspyörän hampaat poikkeuksellisella jakotarkkuudella. ±0,005 mm:n koneistustoleranssimme takaa tasaisen niveltymisen ja vähentää tärinää.

Monimutkainen profiilin työstö
Karkaistulle teräkselle tai monimutkaisille hammasprofiileille, joissa perinteinen leikkaus epäonnistuu, käytämme Seibu Wire Electric Discharge Machine (WEDM) M50B:tä. Tämän ansiosta voimme tuottaa prototyyppejä tai erittäin{2}}tarkkoja pieniä telineitä ilman mekaanista rasitusta leikkauksen aikana.

erittäin räätälöityjä
Hanshengillä on laaja kokemus vaihteistotelineiden räätälöimisestä. Valmistamme suunnitelmasi ja piirustojesi toleranssien mukaan sovellusskenaariosi mukaan. Tervetuloa mukautettuun suunnitteluun.

tukeva ja kestävä
Suoritamme tuotteelle ammattimaisen lämpökäsittelyn ja pintakäsittelyn. Kuten induktiokarkaisu telineen kulumiskestävyyden parantamiseksi tai telineen kantavuuden parantaminen-typpikäsittelyn avulla. Tämä parantaa huomattavasti telineen kestävyyttä.

Lämpökäsittely ja pintakäsittely

Tarjoamme kattavan{0}}jälkikäsittelyn kestävyyden ja pitkäikäisyyden varmistamiseksi.

Lämpökäsittely	kuvaus
Induktiokarkaisu	Kovetetaan vain hampaan pinta (HRC 50-55) kulumisen estämiseksi ja ydin pysyy sitkeänä.
Hiiletys ja sammutus	Syväkarkaistu maksimaalisen-kuorman kantavuuden saavuttamiseksi.
Nitraus	Korkea pintakovuus ja korroosionkestävyys minimaalisella vääristymällä.
Hehkutus/normalisointi	Välttämätön valurautatelineillemme sisäisen jännityksen lievittämiseksi.
Pintakäsittely	Mustaoksidi, sinkkipinnoitus, kromaus tai hiekkapuhallus.

Laadunvalvonta (QC)

Meillä on tiukat laadunvalvontaprosessit, ja varmistaaksemme, että sinulle toimitetut tuotteet vastaavat tarpeitasi, suoritamme seuraavat toimenpiteet.

Mittojen tarkistus
Pituuden, yhdensuuntaisuuden ja asennusreikien sijainnin täydellinen CMM-tarkastus.

Vaihteiston tarkastus
Erikoistuneiden hammaspyörien tarkastuskoneiden käyttö hammasprofiilivirheiden, nousuvirheiden ja kumulatiivisten nousuvirheiden tarkistamiseen.

Materiaalin tarkastus
Raaka-ainetodistukset ja lämpökäsittelyn kovuusraportit toimitetaan jokaisen lähetyksen mukana.

Jäljitettävyys
Jokainen erä on koneen ja käyttäjän jäljitettävissä.

Miksi valita meidät?

Korkea tarkkuusstandardi

Tarkkuusmekaanisten osien valmistajana emme vain leikkaa terästä; ymmärrämme lähetysvirheet. Kokemuksemme vastaiskun ohjaamisesta kaarisekunneiksi{1}} tarkoittaa ylivertaista telineen tarkkuutta.

Kapasiteetti mittakaavalle

Käsittelemme kaikenkokoisia tilauksia yhdestä WEDM-prototyypistä CNC-keskusten massatuotantoon.

Kustannus-tehokas räätälöinti

Yhdistämällä oman-valun ja koneistuksen vähennämme toimitusketjun kerroksia ja tarjoamme sinulle paremman hinnan suurissa ei--standarditelineissä.

Pieni erä minimitilaus

Vähimmäistilausmäärämme on 5 kappaletta, mikä voi vähentää T&K-yritysten ja -virheiden kustannuksia ja varastopainetta.

Sovellukset

Räätälöidyt vaihdetelineemme ovat voimanlähteitä luotettavuutta vaativille aloille.

CNC-työstökoneet

Portaalijyrsinkoneet, Laserleikkauskoneet (pitkät liikeakselit).

Automaatio ja robotiikka

7. akselin lineaariradat robottikäsivarsiin, automaattiset ristikkomanipulaattorit.

Tarkkuusinstrumentit

Laboratoriopaikannusvaiheet, Optiset säätömekanismit.

Erikoistuneet koneet

Automaattiset liukuportit, rakennushissit ja tilaustyönä valmistetut materiaalinkäsittelyjärjestelmät.

UKK

K: Mikä on enimmäispituus, jonka voit valmistaa yhdessä kappaleessa?

V: Tarkkuusjyrsittyjen terästelineiden enimmäispituus on noin . 2000mm. Valurautaisten integroitujen telineiden leveys on jopa 3800 mm. Pidempiä pituuksia voidaan saavuttaa asentamalla useita segmenttejä päästä-päähän-.

K: Voitko työstää telineitä 3D CAD -tiedostoni perusteella?

V: Kyllä. Hyväksymme STEP-, IGES-, X_T- ja DXF/DWG-tiedostot. Toimitamme DFM:n (Design for Manufacturing).

K: Toimitatko vastaavan hammaspyörän?

V: Kyllä. Tarkkuusmekaanisten osien valmistajana räätälöity vaihteistovalmistus on yksi ydinliiketoiminnoistamme. Suosittelemme, että hankit hammaspyörän meiltä toleranssien ja optimaalisen suorituskyvyn varmistamiseksi.

K: Mikä on mukautettujen telineiden normaali toimitusaikasi?

V: Prototyyppien tekeminen kestää yleensä 1-2 viikkoa. Erätuotanto kestää yleensä 3-4 viikkoa riippuen monimutkaisuudesta ja lämpökäsittelyvaatimuksista.

K: Voitko saavuttaa DIN 5 tai DIN 6 tarkkuuden?

V: Kyllä. Saavutamme DIN 6:n korkean-tarkkuuden CNC-jyrsinnällä. DIN 5 voidaan saavuttaa lisähiontaprosesseilla tai lyhyemmillä pituuksilla lanka-EDM:llä.
