Hansheng Automation on pakkauskoneiden komponenttien valmistukseen erikoistunut valmistaja. Synkroniset hihnapyörät ovat vain yksi tarjoamistamme teollisuuden ohjauksen varaosapalveluista. Lisäksi tarjoamme myös voimansiirron ydinkomponentteja, kuten nokka-indeksointipöytiä ja onttoja pyöriviä pöytiä. Yhdessä vaihteistomme, valutehtaan ja CNC-työstökeskuksemme kanssa pystymme täysin tarjoamaan asiakkaillemme täydellisen palvelun prototyyppien valmistuksesta rouhintaan, viimeistelyyn ja{3}}jälkikäsittelyyn.

Tuotekatsaus

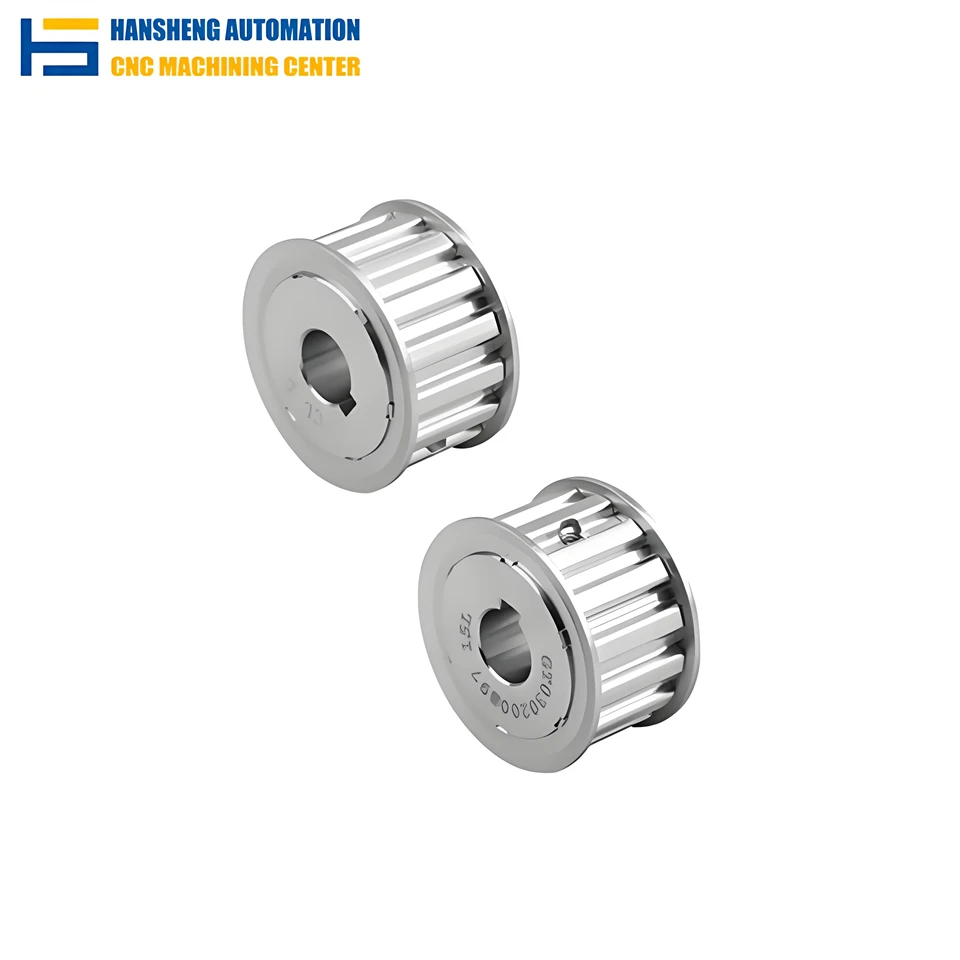

Hansheng Automationin L--muotoinen puolisuunnikkaan hammashihnapyörä, joka soveltuu mekaanisiin sovelluksiin, jotka vaativat suurta-tarkkaa voimansiirtoa, käyttää vakiomuotoista L--muotoista puolisuunnikkaan hammasta, joka voi kohdistaa samat ominaisuudet jakohihnat tarkan voimansiirron saavuttamiseksi.

L-type model diagram

Tuotteen ominaisuudet ja edut

Tarkka voimansiirto: Puolisuunnikkaan muotoinen hampaiden ristikkorakenne varmistaa tarkan välityssuhteen ja korkean paikannustarkkuuden;

Kestävä ja kulutusta{0}}kestävä: Saatavana materiaaleina, kuten harmaa valurauta, 45-teräs ja alumiiniseos, jotka tarjoavat kulutusta ja ikääntymistä;

Huolto-ilmainen: Ei vaadi voitelua, mikä vähentää ylläpitokustannuksia, sopii suuriin{0}}nopeisiin ja hiljaisiin vaihteistosovelluksiin;

Standardoitu yhteensopivuus: Yhteensopiva alan standardien kanssa, yhteensopiva L--tyyppisten synkronisten hihnojen kanssa, joiden leveys on esimerkiksi 075/19,1 mm.

Tekniset tiedot ja parametrit (viite)

Avainparametrin kuvaus

1. Hammasprofiili: L--tyypin puolisuunnikkaan muotoiset hampaat, jako 9,525 mm (0,375 tuumaa);

2. Leveystiedot: Vakiohihnan leveys 075/19,1 mm (0,75 tuumaa), yhteensopiva samanleveisten hihnojen kanssa;

3. Akselin reiän tekniset tiedot: Sisäreiän halkaisija 8-14 mm (katso tarkemmat tiedot teknisistä taulukoista), saatavana räätälöityjä ei-standardireiän halkaisijoita.

Erittely	Hampaiden määrä	Muoto	Jakohalkaisija (mm)	Ulkohalkaisija (mm)	L (mm)	L (mm)	K (mm)	X (mm)	Navan halkaisija (mm)	Poraus (mm)	Läpivientireiän halkaisija (mm)	Laipan ulkohalkaisija (mm)	Laipan sisähalkaisija (mm)
10L	10	AB	30.32	29.56	26	38	21	-	20	8	-	35	22
12L	12	AB	36.38	35.62	26	38	21	-	25	8	-	43	28
14L	14	AB	42.45	41.68	26	38	21	-	30	10	-	47	34
15L	15	AB	45.48	44.72	26	38	21	-	32	10	-	51	36
16L	16	AB	48.51	47.75	26	38	21	-	34	12	-	55	39
17L	17	AB	51.54	50.78	26	38	21	-	35	12	-	57	41
18L	18	AB	54.57	53.81	26	38	21	-	36	12	-	61	41
19L	19	AB	57.61	56.84	26	38	21	-	38	12	-	65	50
20L	20	AB	60.64	59.88	26	38	21	-	40	12	-	65	50
21L	21	AB	63.67	62.91	26	38	21	-	42	12	-	69	50
22L	22	AB	66.70	65.94	26	38	21	-	44	12	-	74	53
24L	24	AB	72.77	72.00	26	38	21	-	44	12	-	78	58
25L	25	AB	75.80	75.04	26	38	21	-	44	12	-	83	63
26L	26	AB	78.83	78.07	26	38	21	-	44	12	-	86	66
28L	28	AB	84.89	84.13	26	38	21	-	50	12	-	93	75
30L	30	AB	90.96	90.20	26	38	21	-	50	14	-	99	78
32L	32	AB	97.02	96.26	26	38	21	-	50	14	-	105	84
34L	34	AB	103.08	102.32	26	41	21	-	56	14	-	112	90
36L	36	AB	109.15	108.39	26	41	21	-	56	14	-	115	90
38L	38	AB	115.22	114.45	26	41	21	-	60	14	-	126	100
40L	40	AB	121.28	120.51	26	41	21	-	60	14	-	126	100
42L	42	AB	127.34	126.58	26	41	21	-	60	14	-	131	111
44L	44	AB	133.40	132.64	26	46	21	-	65	14	-	138	125
45L	45	W	136.44	135.67	26	46	21	9	65	14	116	-	-
48L	48	W	145.53	144.77	26	46	21	9	65	14	124	-	-
50L	50	W	151.60	150.83	26	46	21	9	65	14	130	-	-
56L	56	W	169.79	169.02	26	46	21	9	65	14	148	-	-
60L	60	W	181.91	181.15	26	46	21	9	65	14	160	-	-
72L	72	W	218.30	217.53	26	46	21	9	65	14	197	-	-
84L	84	W	254.68	253.92	26	46	21	9	65	14	233	-	-

Huomautus:

1. Taulukossa oleva "-" tarkoittaa, että kyseiselle määritykselle ei ole vastaavia tietoja

2. Kaikki mitat ovat millimetreinä (mm)

3. "L" erittelyssä tarkoittaa L--tyypin puolisuunnikkaan muotoista hammasta ja numero hampaiden lukumäärää

Sovellusskenaariot

Sitä käytetään laajalti{0}}tarkoissa voimansiirtosovelluksissa, mukaan lukien työstökoneiden valmistus, tekstiilikoneet, pakkauslaitteet, painolaitteet ja automatisoidut tuotantolinjat, koska se voi siirtää keskitehoa pieneen tehoon (tehoalue kasvaa suurempien vaatimusten myötä).

Automated production lines

Valintasuositukset

1.Valitse hampaiden lukumäärä (erittely) vaaditun välityssuhteen perusteella;

2.Varmista, että akselin halkaisija vastaa sisäreiän spesifikaatioita;

3. On käytettävä synkronisten hihnojen kanssa, joilla on sama hammasprofiili (L--tyyppi) ja leveys (075/19,1 mm).

FAQ

K: Mitkä ovat tämän jakohihnapyörän hammasprofiilin ja nousun ominaisuudet?

V: L--tyypin puolisuunnikkaan hammashihnapyörän jakohihnapyörässä on vakiomuotoinen puolisuunnikkaan muotoinen hammasväli, jonka jako on 9,525 mm (0,375 tuumaa englantilaisissa yksiköissä). Tämä hammasprofiili, kun se liitetään L--tyyppiseen jakohihnaan, varmistaa tarkat välityssuhteet ja korkean paikannustarkkuuden, joten se sopii sovelluksiin, jotka vaativat suurta-tarkkaa voimansiirtoa, kuten työstökoneita ja automatisoituja tuotantolinjoja.

K: Mitä materiaaleja on saatavilla tälle synkroniselle hihnapyörälle? Miten eri materiaalit tulisi valita?

V: Saatavilla olevat materiaalit: harmaa valurauta, 45 teräs, alumiiniseos.

Materiaalin ominaisuudet ja sovellettavat skenaariot:
Harmaa valurauta: Erinomainen kulutuskestävyys ja lujuus, sopii raskaisiin-nopeisiin-vaihteistosovelluksiin, kuten työstökoneiden karoihin.
45-teräs: Ylivertaiset kattavat mekaaniset ominaisuudet ja vahva iskunkestävyys, soveltuu käytettäväksi suuren-kuorman siirtosovelluksissa tekstiilikoneissa.
Alumiiniseos: Kevyt ja korroosionkestävä{0}}, sopii kevyisiin laitteisiin, kuten pakkauskoneisiin ja sovelluksiin, joissa on korkea meluvaatimus.

K: Mitä hihnapyörän leveysmääritys "075/19.1mm" tarkoittaa? Miten se sopii jakohihnaan?

V: Brittiläisillä arvoilla "075/19,1 mm" tarkoittaa, että hihnapyörä on yhteensopiva 0,75 tuuman (19,1 mm) jakohihnan leveyden kanssa. Valitse jakohihna siten, että hammasprofiili (L-tyyppi) ja hihnan leveys vastaavat tarkasti hihnapyörää. Liitännän tarkkuuden ja voimansiirron tehokkuuden takaamiseksi L-tyypin 075 jakohihnaa on käytettävä esimerkiksi saman spesifikaation omaavan hihnapyörän kanssa.

K: Tarvitsevatko hihnapyörät voitelua? Ovatko ylläpitokustannukset korkeat?

V: L-tyyppisillä puolisuunnikkaan muotoisilla hampaiden ajoituspyörillä on huoltovapaa-rakenne, mikä poistaa voitelutarpeen ja pienentää ylläpitokustannuksia ja seisokkeja. Lisäksi automatisoitujen laitteiden pitkäkestoiseen jatkuvaan-käyttöön sopivat niiden hiljainen toiminta ja tasainen korkea{4}}nopeus.

K: Kuinka valitsen hihnapyörän oikean määrän hampaita välityssuhteen perusteella?

V: Välityssuhteen kaava on vetopyörän hampaiden lukumäärä ÷ vetopyörän hampaiden lukumäärä. Jos tarvitaan esimerkiksi 1:2 välityssuhde, valitse 20-hampainen käyttöpyörä; käytettävässä hihnapyörässä tulee olla 40 hammasta. Etsi ensin tarvittava välityssuhde laitteistolle, sovita sitten sisäreiän koko akselin halkaisijan mukaan ja takaa yhteensopivuus saman spesifikaation mukaisten synkronisten hihnojen kanssa.
