Hansheng Automation on erikoistunut tarjoamaan tarkkuusvähennyslaitteita automaatioteollisuudelle, mukaan lukien pyörivät servotoimilaitteet (muokattavissa enintään 10 kaarisekuntiin). Myös muut tuotteemme, kuten nokka-indeksaattorit ja ontot pyörivät pöydät, ovat suosittuja ulkomailla. Vaihteistovälitys (ISO/DIN/GB 5), CNC-koneistus ja räätälöity valupalvelumme antavat meille mahdollisuuden toimia myös pakkauskoneittesi komponenttien toimittajana. Takaamme, että kaikki osat vastaavat tarpeitasi.

Pyörivä servotoimilaite on liikkeenohjausmekanismin muoto, joka on tarkoitettu kuorman nopeaan ja erittäin tarkasti pyörittämiseen tai kohdistamiseen. Automaatiojärjestelmiin kuuluvat robotiikka, pakkauskoneet, CNC-koneet ja tehdasautomaatio ovat kaikki riippuvaisia pyörimisliikkeestä, joten sitä käytetään laajalti tällaisissa järjestelmissä.

Korkea tarkkuus: Paikannusvirhe voidaan hallita muutaman asteen kymmenesosaan, mikä tekee siitä ihanteellisen sovelluksiin, jotka vaativat erittäin suurta kiertoohjaustarkkuutta (kuten tarkkuuskokoonpano ja lääketieteellisten laitteiden paikannus).

Palautteen hallinta: Varustettu palautelaitteella, kuten enkooderilla tai resolverilla, se tarkkailee sijaintia reaaliajassa ja säätää dynaamisesti varmistaakseen vakaan toistettavan paikannustarkkuuden.

Ohjelmoitava liike: Pyörivä servotoimilaite voidaan ohjelmoida suorittamaan monimutkaisia liikeprofiileja, mikä mahdollistaa hallitun kiihdytys-, hidastus- ja pyörimiskulmat.

Vääntömomentin ja nopeuden säätö: Säilyttää vakaan suorituskyvyn kuormituksen vaihteluista huolimatta tasapainottaen suuren vääntömomentin ja suuren{0}}pyörimisnopeuden.

Kompakti muotoilu: Kompakti koko tekee siitä sopivan -rajoitettaviin automaatiolaitteisiin (kuten pienet robottiliitokset ja tarkkuusinstrumentit).

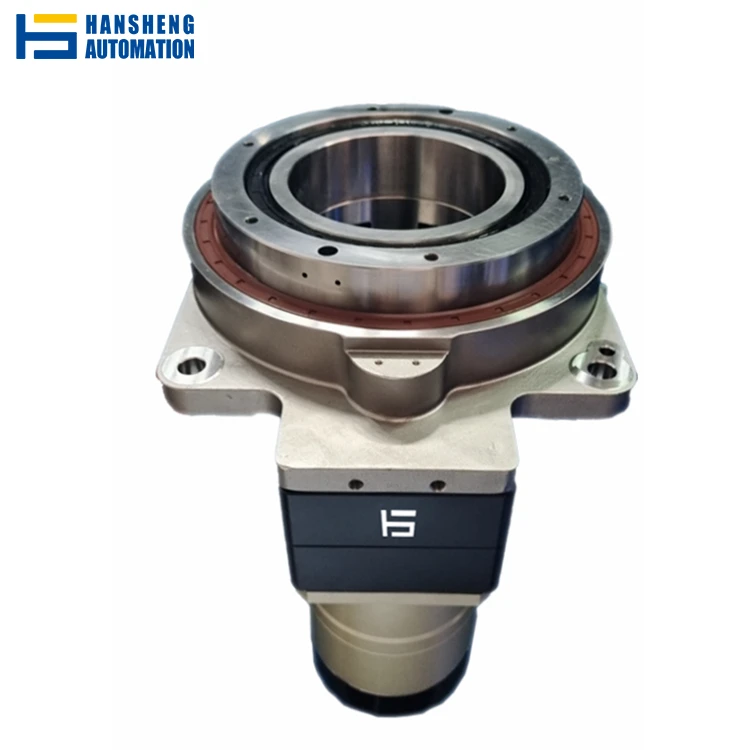

Hollow structure of Servo rotary table

Seuraavassa on tapaustutkimus mallivalikoimasta, jonka toimitimme iranilaiselle asiakkaalle. Valintaprosessin aikana analysoimme ensin asiakkaan työn vaatimukset, mukaan lukien maksimikuormitus, odotettu tarkkuusvirhe ja tärinänhallinta koneen käytön aikana. Monien harkinnan jälkeen suosittelimme yrityksemme teräskuorista HRTK280 mallia. Toimitimme myös piirustuksia, 3D-malleja ja asennusohjeita.

Tämän tapauksen avulla emme vain auttaneet asiakasta ratkaisemaan tiettyjä teknisiä ongelmia, vaan myös syvensimme yhteistyösuhdettamme asiakkaan kanssa. Jatkamme jatkossakin yhteistyötä asiakkaiden kanssa, tarjoamme säännöllistä teknistä tukea ja optimoimme tuotteita asiakkaiden uusien tarpeiden mukaan.

INPUTS:

1) Kiertoaika=180 astetta /3 s

2) Pöydän minimipaino=30kg

3) Max. Paino pöydällä=150kg

4)CG-etäisyys (X-Poikkeama)= 10mm.

5)CG-etäisyys(Y-Poikkeama)=320mm.

6)Osien lastaus ja purkaminen=Robotti.

HUOMIOITA:

1) Moottorin vaatimus=Servomoottori.

2) Pyörivä pöytätyyppi=Täysi pyörivä (ei-indeksoitu)

HRTK280JS-100-SV1 (22-110-145-M8),Suhde:100,Varustettu 1000w servomoottorilla.

drawing of HRTK280JS

Yllä olevat tiedot ovat vain viitteellisiä. Räätälöimme ja vahvistamme piirustukset jokaisen asiakkaan mukaan.

PARAMETER

Jos pyörivän alustan yhdensuuntaisuudelle on korkeammat vaatimukset, ota yhteyttä myyntihenkilökuntaamme

Teollisuusautomaatio:Tehtäviin, kuten poiminta{0}}ja-sijoittamiseen, kokoonpanolinjan automatisointiin ja materiaalinkäsittelyyn.

Robotiikka:Ohjaa robottiaseiden ja muiden automatisoitujen koneiden kiertoniveliä.

Lääketieteelliset laitteet:Tarkkaan paikannukseen ja liikkumiseen laitteissa, kuten kirurgisissa roboteissa.

Ilmailu:Satelliitti- tai lentokoneen ohjausjärjestelmissä, joissa tarkka liike on välttämätöntä.

Teollisuusautomaatio

Robotiikka

Ilmailu

Lääketieteelliset laitteet

K: Mikä on HRTK-sarjan ontto pyörivä pöytä?

V: HRTK-sarja on suunniteltu käytettäviksi, jotka vaativat suurta tarkkuutta pyörivässä liikkeessä. Se on eräänlainen -tarkka pyörivä pöytä, jossa on ontto keskiö. Sen teräsrakenne tarjoaa suuren lujuuden ja kestävyyden. Monimutkaiset automatisoidut järjestelmät saattavat löytää onton keskikohdan sopivana, koska se päästää johdot, putkistot tai muut komponentit kulkemaan läpi.

K: Mitkä ovat HRTK-sarjan teräskotelon edut?

V: Korkeampi lujuus ja jäykkyys verrattuna alumiiniin tai muihin kevyempiin materiaaleihin. Parannettu kestävyys soveltuu raskaaseen-teollisuusympäristöön. Parannettu vakaus takaa tarkan ja tasaisen suorituskyvyn myös raskailla kuormilla.

K: Mitkä ovat HRTK-sarjan tyypilliset tekniset tiedot?

V: Suuri vääntömomentti painokuormille. Iso keskiläpireikä putkistoa tai kaapelia varten. Pieni välys ja suuri tarkkuus integroiduista korkealaatuisista-vaihteistoista-, jotka ovat usein harmonisia tai sykloidisia vaihteistomekanismeja. Yksinkertainen muotoilu, joka sopii saumattomasti rajoitetuille alueille. Suuri kantavuus-sopii radiaalisille ja aksiaalisille kuormille.

K: Mitä kokoja ja kokoonpanoja on saatavana HRTK-sarjalle?

V: HRTK-sarjan useat koot mahdollistavat vaihtelevan kantavuuden ja tilantarpeen. Tavallisesti standardikokoonpanot eroavat seuraavista: Kantavuus: Niiden kantokyky vaihtelee koon mukaan sekä aksiaalisissa että säteittäisissä kuormissa. Läpi-reiän halkaisija: erikokoisten osien päästäminen läpi. Asennusvaihtoehdot: Käytöstä riippuen ne voidaan asentaa pysty- tai vaakasuoraan.

K: Voiko HRTK-sarjaa mukauttaa?

V: Kyllä, monet valmistajat tarjoavat mukautusvaihtoehtoja HRTK-sarjalle, mukaan lukien: Moottorin integrointi (servo- tai askelmoottori). Mukautetut välityssuhteet Erikoismateriaalit tai pinnoitteet vaativiin ympäristöihin. Erilaiset palautelaitteet (enkooderit, resolverit) . Räätälöidyt asennusliitännät tietyille koneasennuksille.

K: Mitä huoltoa HRTK-sarja vaatii?

V: HRTK-sarja vaatii vain vähän huoltoa, mutta säännölliset tarkastukset on suositeltavaa: Voitelu: Käytöstä riippuen sisäisten vaihteiden säännöllinen voitelu voi olla tarpeen. Kulumisen tarkastus: Erityisesti suuressa-kuormituksessa käytettäessä hammaspyörien tai laakerien kulumisen merkkejä on tärkeää varmistaa pitkän-luotettavuuden varmistamiseksi. Kiinnityspulttien kiristäminen: Säännöllinen asennustarvikkeiden tarkastus voi estää kohdistusvirheitä tai tarkkuuden menetystä.

K: Mitä moottorivaihtoehtoja voidaan käyttää HRTK-sarjan kanssa?

V: HRTK-sarja voidaan yhdistää erityyppisten moottoreiden kanssa, mukaan lukien: Servomoottorit: Tarkka{0}}ohjaus. Askelmoottorit: halvempiin-sovelluksiin, joissa tarkkuus on edelleen tarpeen. Integroidut moottorit: Joissakin kokoonpanoissa on integroidut moottorit asennusprosessin yksinkertaistamiseksi.

K: Onko HRTK-sarja yhteensopiva harmonisten vähennyslaitteiden kanssa?

V: Kyllä, HRTK-sarjaa käytetään usein yhdessä harmonisten vähennyslaitteiden tai muiden tarkkuusvaihteistomekanismien kanssa vieläkin suuremman tarkkuuden ja vääntömomentin käsittelyn saavuttamiseksi. Harmoniset taajuusmuuttajat tunnetaan kompaktista koostaan, korkeista vähennyssuhteistaan ja minimaalisesta välyksestään, joten ne sopivat erinomaisesti pyöriviin pöytiin.
