Hansheng Automation, yritys, jolla on yli vuosikymmenen kokemus pakkauskoneista, ei ainoastaan tarjoa ydinkomponentteja, kuten harmonisia vaihteistoja ja planeettavaihteistoja asiakkaidemme laitteisiin, vaan myös hyödyntää laajaa kokemustamme vaihteiston valmistuksesta (ISO/DIN/GB Grade 5) ja tarkkuusvaluista ±1 mm:n vapaalla prosessointilaitteilla (kuten täydellinen konebacco-pakkauslaitteiden toleranssi).
mitkä ovat ominaisuudetHarmoninen vaihteiston vähennyslaite?
SHF{0}}II-sarjan harmoniset vaihteistovaimentimet
Kompakti rakenne
Suunnittelu on erittäin tilaa{0}}tehokas, joten se on ihanteellinen sovelluksiin, joissa koon minimoiminen on välttämätöntä.
01
Suuri vääntömomenttikapasiteetti
Se tuottaa suuren vääntömomentin kokoonsa nähden, mikä mahdollistaa merkittävän tehon siirron.
02
Korkea jäykkyys
Rakenne varmistaa erinomaisen jäykkyyden, vakauden ja tarkan liikkeenhallinnan myös raskaassa kuormituksessa.
03
Suuri aukko keskusaukkorakenne
Keskiaukossa on suuri aukko, joka mahdollistaa muiden komponenttien tai akselien integroinnin, mikä lisää suunnittelun joustavuutta.
04
Tämän tuotteen piirustukset ja parametrit
| SHF-II Ontto tyyppi |
Säännöstellä | Nimellisvääntömomentti sisään Syöttö 2000 r/min (Nm) |
Sallittu huippumomentti Kun käynnistys, lopetus (Nm) |
Keskiarvon maksimiarvo Latausmomentti (Nm) |
Hetkellinen suurin sallittu vääntömomentti (Nm) | Suurin sallittu syöttö Nopeus (r/min) |
Sallittu keskiarvo Tulonopeus (r/min) |
Takaisku (kaarisek.) |
Design Life (tunnin) |
| SHF-14-II | 30 | 3.8 | 8.6 | 7.8 | 16 | 8000 | 3500 | Pienempi tai yhtä suuri kuin 20 | 10000 |
| 50 | 5.1 | 17 | 6.6 | 33 | Pienempi tai yhtä suuri kuin 20 | 10000 | |||
| 80 | 7.4 | 22 | 10.5 | 45 | Pienempi tai yhtä suuri kuin 10 | 15000 | |||
| 100 | 7.4 | 27 | 10.5 | 51 | Pienempi tai yhtä suuri kuin 10 | 15000 |
mikä on kokoonpanotämä tuote?
koostuu pääasiassa flexspline-, circlespline- ja aaltogeneraattorista
Harmonic Gear Reducer koostuu pääasiassa kolmesta avainkomponentista: flexspline, pyöreä spline ja aaltogeneraattori. Flexspline on joustava, ohutseinämäinen{1}}vaihde, joka muuttaa muotoaan osana liikkeensiirtoprosessia. Pyöreä kiila on jäykkä, ulompi rengas, jossa on sisäiset hampaat, jotka kytkeytyvät taipuisan linjan kanssa. Aaltogeneraattori on elliptinen komponentti, joka sopii flexsplinen sisään ja saa sen taipumaan ja pyörimään liikkuessaan. Tämä komponenttien välinen vuorovaikutus luo tasaisen, tarkan liikkeen ja korkeat vähennyssuhteet, joista ne tunnetaan, mikä tekee niistä erittäin tehokkaita erilaisissa sovelluksissa.

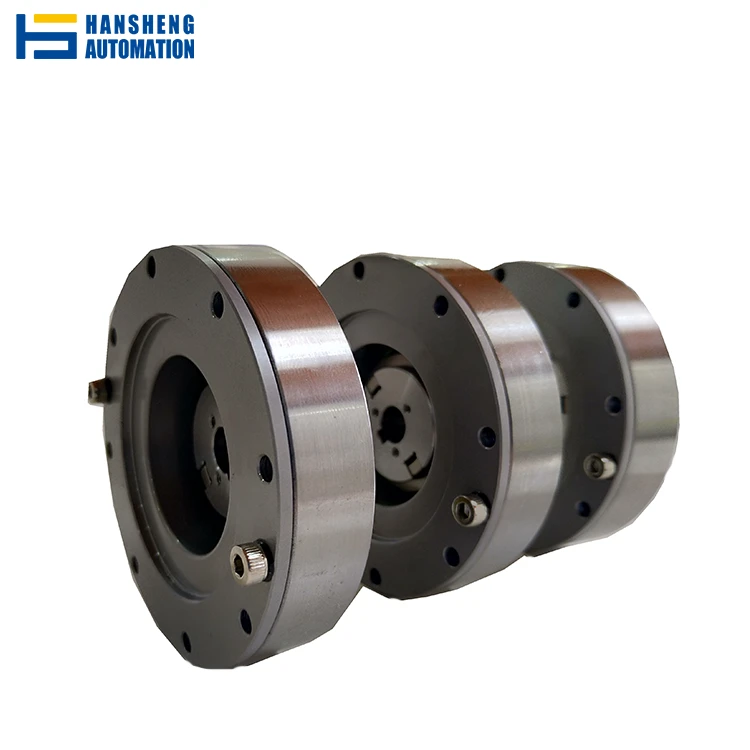

Tuotteen valokuva
Seuraavat ovat asiakkaiden ostamia harmonisten vaihteiden vähennyslaitteiden malleja. Asiakkaat ovat ottaneet tämän mallin erittäin tervetulleeksi, ja se tunnetaan laajasta käyttöalueesta. Sen mukautumiskyky ja tehokkuus tekevät siitä jonkin verran suosittua markkinoilla ja kuluttajien suosiman vaihtoehdon. Emme tarjoa vain perusmalleja, vaan tarjoamme myös laajan valikoiman vaihtoehtoja, jotka voidaan räätälöidä. Nämä räätälöidyt versiot on luotu vastaamaan erityisiä työolojasi, ja ne tarjoavat sinulle erikoistuneita tekniikoita ja ratkaisuja, jotka täyttävät tarkat vaatimukset.
Harmonisen pienentimen käyttöakselin liitäntämenetelmä
Integroitu kytkentäliitäntä
Integroitua kytkintä käytetään yhdistämään tuote ja voimansiirtoakseli kiinteästi, mikä sopii tilanteisiin, joissa liitäntätila on rajoitettu. Asennusmenetelmä on seuraava:
1, Kiinnitä kytkin tuotteen ulostuloakseliin ja kiinnitä se ulostuloakseliin ruuveilla. Huomaa, että asennuksen jälkeen kaikki ruuvit tulee tarkastaa yksitellen varmistaakseen, että ne on kiristetty, jotta vältytään löystyneiden ruuvien aiheuttamilta turvallisuusonnettomuuksilta.
2, Kiinnitä kiinteän kytkimen toinen pää käyttöakseliin ja liitä se tiukasti.
Integroitujen kytkimien etuna on, että ne ovat tiukasti kiinni eivätkä löysty helposti, joten ne sopivat tilanteisiin, jotka vaativat toistuvaa käynnistyspysähdystä käytön aikana. Kuitenkin johtuen siitä, että tuote ja voimansiirtoakseli on yhdistetty kokonaisvaltaisesti, voimansiirtoakselin on oltava samalla akselilla tuotteen kanssa, mikä rajoittaa sen soveltuvuutta.
Jaettu tyyppinen kytkentäliitäntä
Split-tyyppinen kytkin yhdistää harmoniset vaihteistot ja voimansiirtoakselin erillisellä tavalla, ja se saadaan aikaan kytkinliittimen kautta. Se sopii tilanteisiin, joissa on suuri liitäntätila ja epäjohdonmukainen akseli ja kulma. Asennusmenetelmä on seuraava:
1, Kiinnitä kytkinliitin tuotteen ulostuloakseliin ja kiinnitä se ruuveilla. Varmista, että ruuvit on kiristetty, jotta kytkimen liitäntäpää on kiinnitetty.
2, Kiinnitä kytkinliitin toisessa päässä käyttöakseliin ja liitä se tiukasti.
Split-kytkimen etuna on sen joustava liitos, joka sopii tilanteisiin, joissa liitäntätila on suuri ja akselin ja kulman epäjohdonmukaisuus. Liittimien suuren määrän vuoksi asennus ja huolto ovat kuitenkin monimutkaisempia.
